中高頻淬火設備冷卻方法及操作

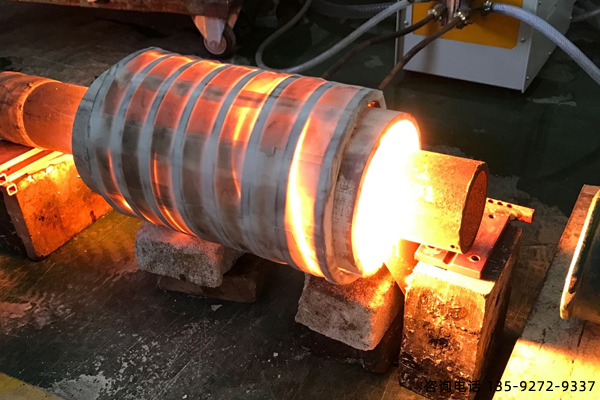

    工件在中高頻淬火設備退火溫度保溫后，就要開始降溫冷卻，等溫退火時，工件的冷卻可分為三個階段進行。

    a．冷卻階段。工件自中高頻淬火設備退火溫度冷卻至等溫溫度的冷卻速率，一般說來可以是任意的，但*好能保持在150℃/h。故這一冷卻階段通常都在密封爐內(nèi)進行，這樣就可似*工件各部分的冷卻速率基本一致。

    但是，大型工件在一個中高頻淬火設備內(nèi)冷卻很不經(jīng)濟，因此，在生產(chǎn)實踐 中，常常將一個工件移至另一個爐中進行冷卻，這個爐子的溫度， 恰好是等溫溫度。

    b．中高頻淬火設備等溫階段。等溫過程中首先是要決定等溫溫度；也就是應當冷卻到什么溫度。各種鋼的等溫溫度，一般都是在該鋼的A，．以 下10～30℃。如35Cr的A，，是700℃；38CrMnMo的A．，是 680℃；40N1Mo的A，．是690℃；65Mn的A．．是670℃；50CrVA 的A，，是700℃等。

    等溫過程可在原來的中高頻淬火設備加熱爐子里或另外爐子里進行，小型工件也可在鹽浴爐中進行。等溫溫度越低，得到的珠光體越細，硬度也就越高。

    實踐經(jīng)驗中得出，碳素鋼等溫1～2h，合金鋼等溫3～4h便可達到目的。

    c．再次冷卻階段。中高頻淬火設備等溫退火后進行再次冷卻時，可在爐中、空氣中冷卻，但以空氣中冷卻*為適宜，如果時間要求較緊，可在空氣中冷卻到300～400℃時，再在水中冷卻。

感應加熱淬火中高頻淬火設備的區(qū)別是什么?

中高頻淬火設備-節(jié)約電能
