在電機軸生產中，表面淬火熱處理是提升耐磨性與疲勞強度的關鍵工序。針對直徑 60mm 的電機軸，我司通過優化高頻淬火工藝參數與感應線圈設計，實現表面下 3-5mm 深度的均勻硬化，滿足機械傳動的高強度需求。

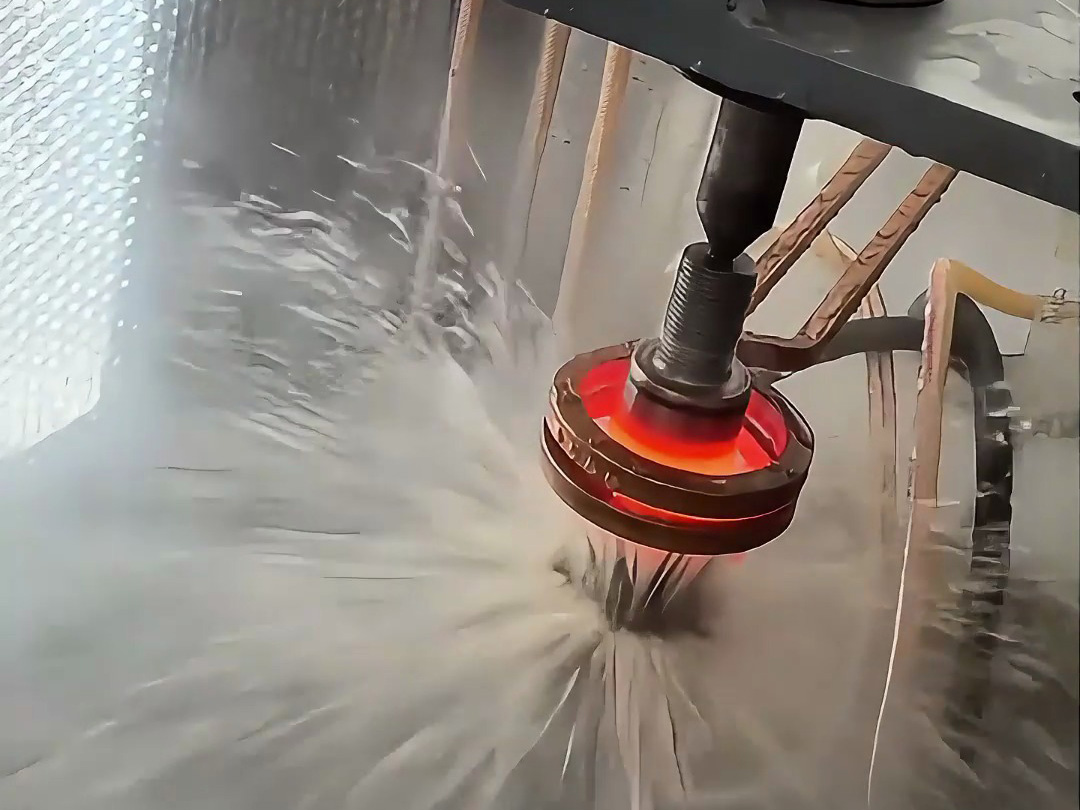

高頻電流通過感應線圈時，在電機軸表面產生渦流效應，使表層快速升溫至奧氏體化溫度（約 850℃）。但對于 60mm 直徑工件，存在兩大難點：一是磁場分布不均導致表面溫度差異，二是需精準控制加熱深度至 3-5mm，避免硬化層過淺或心部性能下降。
為解決磁場穿透問題，采用以下設計方案：
多匝密繞結構：設計 4 匝螺旋式線圈，內徑 70mm，與軸表面保持 5mm 間隙，增強磁場耦合效率；
導磁體輔助：在線圈外側加裝鐵氧體導磁體，引導磁力線集中于軸表面，減少漏磁；
水路優化：線圈采用雙層紫銅管水冷，確保長時間高頻加熱時溫度穩定。
| 工藝階段 | 控制參數 | 實現方式 |
|---|
| 預熱階段 | 功率 40%（12kW），時間 8 秒 | 分段升溫減少熱應力 |
| 加熱階段 | 功率 100%（30kW），頻率 200kHz | 紅外測溫閉環控制 |
| 冷卻階段 | 聚合物淬火液濃度 10%，壓力 0.3MPa | 噴淋系統分段控制流量 |
| 回火階段 | 180℃保溫 2 小時 | 箱式電阻爐恒溫處理 |
經高頻淬火處理后，電機軸性能指標如下：
硬化層深度：通過金相切片測量，表面下 3.2-4.8mm 區域硬度≥55HRC；
硬度均勻性：圓周方向硬度波動≤3HRC，滿足高精度配合需求；
變形控制：軸徑圓度誤差≤0.03mm，無需二次校直；
組織分析：表層馬氏體級別達 4 級，心部保持原始珠光體 + 鐵素體組織。
優化后的工藝在實際生產中展現顯著優勢：
單軸處理時間：從傳統工藝的 3 分鐘縮短至 45 秒，產能提升 4 倍；
能耗降低：?jiǎn)渭碾娏繙p少 0.8kWh，年節約用電超 10 萬 kWh；
設備穩定性：改進后的線圈使用壽命延長至 8000 小時，維護成本下降 30%。
在批量生產中，需重點關注：
工件裝夾：采用三爪卡盤定位，確保同軸度誤差≤0.02mm；
實時監控：部署雙路紅外測溫儀，同步監測軸向與圓周溫度；
參數微調：根據鋼材碳含量（如 45# 鋼或 40Cr）動態調整加熱功率與時間。
通過感應線圈設計優化與淬火工藝參數精調，我司成功實現 60mm 直徑電機軸的高效、高質量熱處理，為電機傳動系統的可靠性提供了技術保障，相關經驗可復用于同類型大直徑軸類零件的生產。
